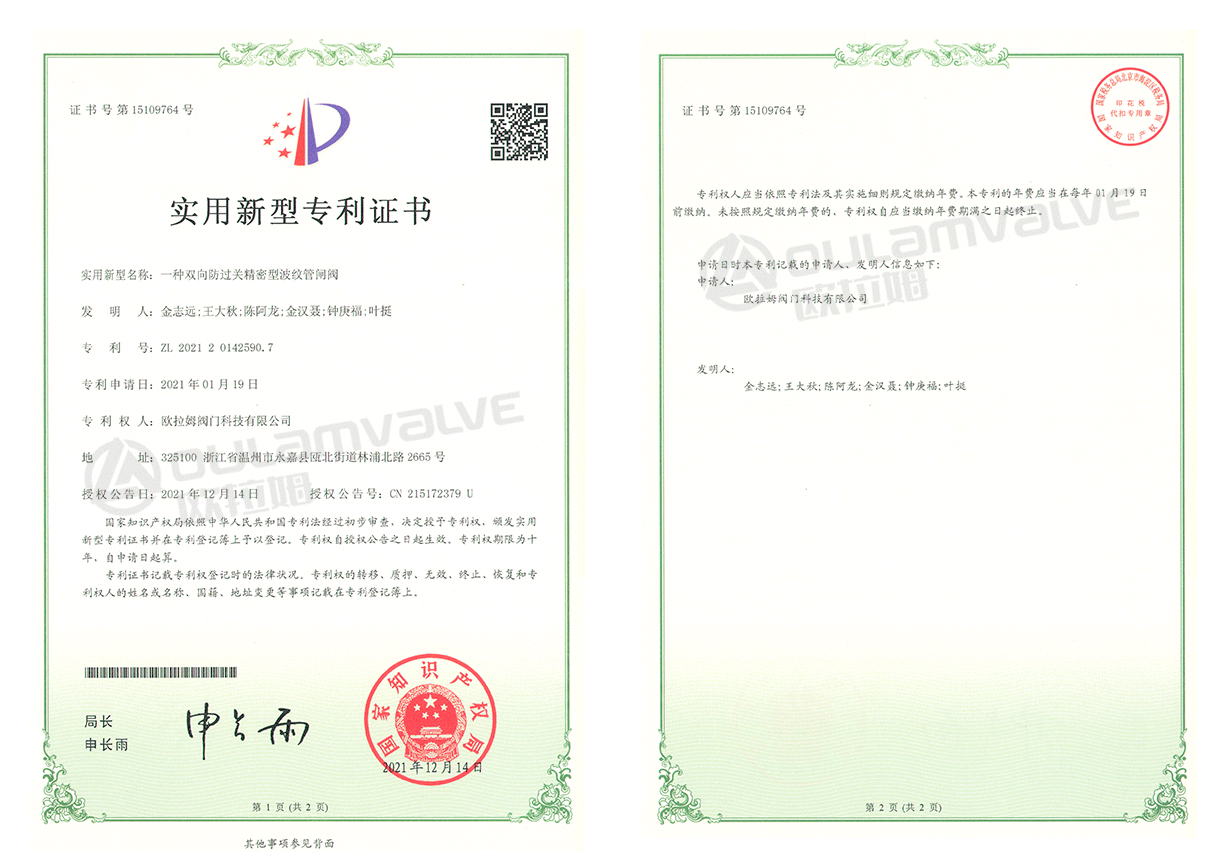

一種雙向防過關精密型波紋管閘閥

    本實用新型公開了一種雙向防過關精密型波紋管閘閥，包括閥體，閥體內橫向穿設有流道，閥體的頂端上固定安裝有閥蓋，閥蓋的上方連接有填料函，填料函上固定有填料壓板，流道的中部安裝有閘板，閘板的兩側上下對稱固定有閥座，閥座與閘板密封配合，且閥座的上方固定連接有閥桿，閥桿的外部設置有空腔，空腔向上延伸，并且空腔上方內設有套在閥桿外側的波紋管，位于波紋管下方的閥桿兩側對稱開設有定位槽，定位槽內安裝有可拆卸的定位開環，閥桿向上貫穿并延伸至填料壓板外部，其頂端上固定連接有手輪。定位開關使閘閥在具有反向過關的同時，增加了正向過關，實現了雙向過關。

1、一種雙向防過關精密型波紋管閘閥，包括閥體(1)，所述閥體(1)內橫向穿設有流道(8)，所述閥體(1)的頂端上固定安裝有閥蓋(13)，所述閥蓋(13)的上方連接有填料函(12)，所述填料函(12)上固定有填料壓板(11)，其特征在于：所述流道(8)的中部安裝有閘板(3)，所述閘板(3)的兩側上下對稱固定有閥座(2)，所述閥座(2)與閘板(3)密封配合，且閥座(2)的上方固定連接有閥桿(4)，所述閥桿(4)的外部設置有空腔，所述空腔向上延伸，并且空腔上方內設有套在閥桿(4)外側的波紋管(7)，位于波紋管(7)下方的所述閥桿(4)兩側對稱開設有定位槽(6)，所述定位槽(6)內安裝有可拆卸的定位開環(5)，所述閥桿(4)向上貫穿并延伸至填料壓板(11)外部，其頂端上固定連接有手輪(9)。

2、根據權利要求1所述的一種雙向防過關精密型波紋管閘閥，其特征在于：所述填料壓板(11)和填料函(12)之間通過螺栓和螺母相連，并且兩者之間還安裝有填料壓套，所述螺母和填料壓板(11)之間固接有彈簧，所述彈簧套設于螺栓的外部。

3、根據權利要求1所述的一種雙向防過關精密型波紋管閘閥，其特征在于：所述流道(8)的進水口處安裝有一層可拆卸的過濾網。

4、根據權利要求1所述的一種雙向防過關精密型波紋管閘閥，其特征在于：所述手輪(9)的中部上安裝有指示器(10)。

5、根據權利要求1所述的一種雙向防過關精密型波紋管閘閥，其特征在于：所述手輪(9)內設有潤滑墊片。

6、根據權利要求1所述的一種雙向防過關精密型波紋管閘閥，其特征在于：所述閘板(3)為耐磨合金材質。
